HS6605充電櫥柜燈方案介紹
01
人體感應櫥柜燈是由紅外線感應開關控制的一種燈具，只需開門或揮手等動作即可輕松照亮，關上柜門即可熄滅，是生活中的一種集便利與節能為一體的設備。
功能說明
02
功能由HS6605芯片控制，上電后REL 先拉低持續2s(亮燈2S)，再經過3.5s 的高阻態封鎖時間，之后即進入正常工作模式：無人時REL 為高阻態(燈不亮);若檢測到人體移動，則REL 拉低(燈亮)，定時持續30s，可重復觸發;REL腳最大驅動電流200mA。HS6605搭配充電管理芯片，可以直接從USB 端口給單節鋰離子電池充電，充電電流最大可調整到300MA。
方案優勢
03
1.極低功耗，感應狀態待機電流僅20UA，外圍器件簡潔
2.可省去外置三端穩壓，HS6605可直接給探頭穩壓供電

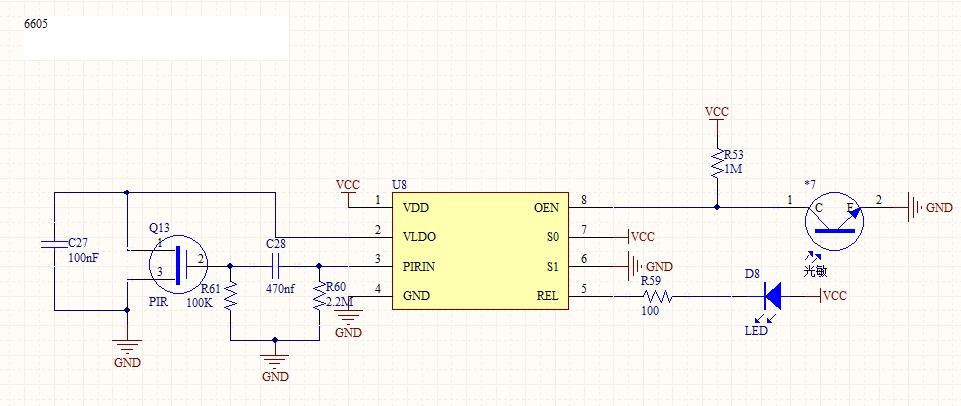

3.可省驅動三極管/MOS管，HS6605最大驅動電流可達200mA一顆芯片+模擬探頭+充電管理芯片即可實現人體感應櫥柜燈所有功能應用電路圖
