隨著國家對低碳環(huán)保的嚴(yán)格要求，工業(yè)防護(hù)涂料的水性化發(fā)展迅速。水性環(huán)氧涂料作為防護(hù)涂料的重要類別，廣泛應(yīng)用于船舶、工業(yè)防腐、工程機(jī)械、集裝箱、軌道交通等多個領(lǐng)域。為了達(dá)到優(yōu)異的防腐蝕效果，水性環(huán)氧涂料需要具備足夠的抗流掛性能，以實現(xiàn)更高的施工膜厚，并滿足噴涂霧化等施工要求。這給流變助劑的選擇和搭配帶來了很大的挑戰(zhàn)。
在水性環(huán)氧體系中，鋰蒙脫石粘土類產(chǎn)品搭配非離子締合型聚氨酯增稠劑，是相對成熟的流變助劑組合，但在實際應(yīng)用中，仍會遇到一些問題：比如對中高剪粘度影響過大，施工時需要加入大量的水進(jìn)行開稀，才能保證中國著名涂料品牌順利噴涂霧化。
水性聚酰胺蠟
THIXATROL? P2100W
水性聚酰胺蠟THIXATROL? P2100W能夠很好地解決上述矛盾。下圖是THIXATROL? P2100W的結(jié)構(gòu)示意圖，它是利用聚酰胺末端的酸基與胺中和產(chǎn)生陰離子基團(tuán)，來提高聚酰胺的親水性進(jìn)而分散在水中，酰胺基團(tuán)具有很強(qiáng)的氫鍵作用力可以提供觸變效果，而酰胺基之間的疏水鏈段則可以與樹脂形成締合的網(wǎng)狀結(jié)構(gòu)，進(jìn)一步強(qiáng)化體系的觸變性。

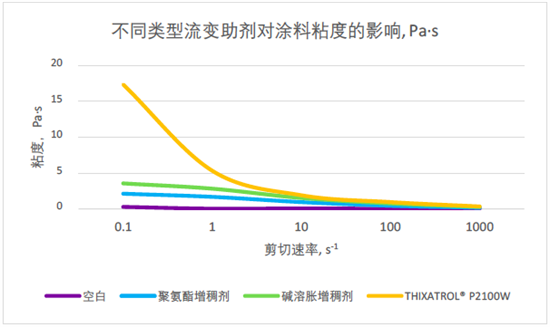

THIXATROL? P2100W結(jié)構(gòu)和特性使其能夠在水性體系中提供更強(qiáng)的觸變效果，同時對中高剪粘度影響較小。下圖是在相同體系中，添加不同流變助劑后的粘度變化情況，也驗證了上述特點。

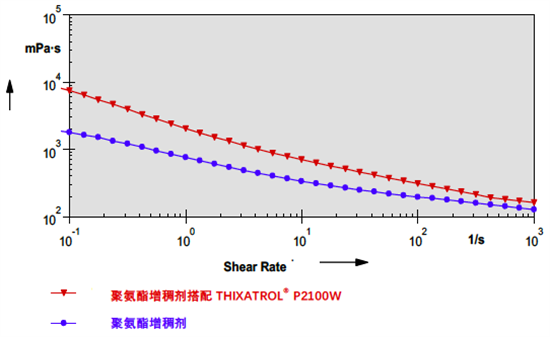

THIXATROL? P2100W的流變特性恰好能滿足水性環(huán)氧涂料體系對低粘高觸變、高抗流掛的需求。在水性環(huán)氧涂料中，通過添加水性聚酰胺蠟THIXATROL? P2100W，在高剪粘度非常接近的情況下，低剪粘度有大幅提升，如下圖。

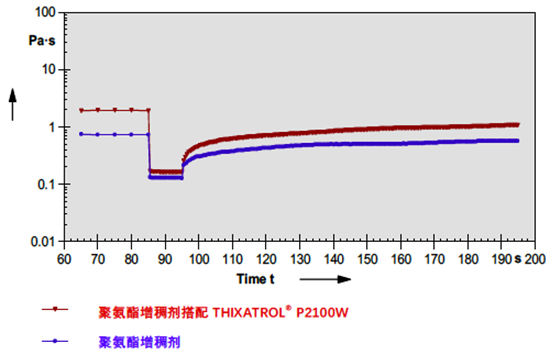

通過3ITT觸變性測試也能發(fā)現(xiàn)，通過添加THIXATROL? P2100W，能讓涂料在經(jīng)歷高剪切后，實現(xiàn)更快的粘度恢復(fù)，在保證噴涂霧化的同時，有效提升水性環(huán)氧涂料的抗流掛性能。如下圖。
另外，對于A、B組分混合后，胺固化劑造成粘度和觸變性下降的問題，添加THIXATROL? P2100W亦有明顯的改善效果。
這里要說明的是，在實際配方調(diào)整中，我們?yōu)榱藢崿F(xiàn)各方面性能及成本的平衡，通常不會單獨使用水性聚酰胺蠟類流變助劑，而是將其與粘土類及非離子締合型流變助劑等配合使用，來達(dá)到理想的應(yīng)用效果。
海名斯水性環(huán)氧防護(hù)涂料推薦產(chǎn)品
流變助劑方案1
BENTONE? LT或BENTONE? DE丨鋰蒙脫石粘土，優(yōu)異的增稠效率和觸變性，解決防沉降和抗流掛問題
RHEOLATE? 299或DeuRheo WT-105A丨NiSAT類流變助劑，良好的增稠效率和觸變性，改善外觀及流態(tài)，對涂膜耐性無影響
流變助劑方案2
THIXATROL? P2100W丨聚酰胺蠟，提供較強(qiáng)的剪切稀化流動，易于噴涂施工，極佳的抗流掛及防沉降性能
RHEOLATE? 299或DeuRheo WT-105A丨NiSAT類流變助劑，良好的增稠效率和觸變性，改善外觀及流態(tài)，對涂膜耐性無影響
潤濕分散劑
NUOSPERSE? FX 7500W丨極佳的展色性，提供良好的涂料儲存穩(wěn)定性，低起泡，不影響涂膜耐性
基材潤濕劑
SUPREADTM 2059丨有效降低表面張力及接觸角，促進(jìn)基材潤濕，不易起泡，不影響涂膜耐性
抑泡消泡劑
DAPRO? DF 696丨高效有機(jī)硅消泡劑，特別適合研磨過程氣泡控制
防閃銹劑
NALZIN? FA 179丨有效防止漆膜閃銹生成，罐內(nèi)防腐蝕，可稀釋薄涂于金屬表面用于防止閃銹
